公司产品

msc view packages大屏幕集中控制软件



我公司为显示拼接墙及多屏拼接处理器开发出的大屏幕集成软件multi screen control view(缩写为msc viewr)充分考虑到实用性和简易性,具有强大的功能,引领市场潮流。

msc view r软件主要功能是为用户提供对显示拼墙上的各类应用窗口的控制和管理,集成了视频信号、rgb信号、网络计算机信号和工作站信号的显示,对视频矩阵,rgb矩阵,控制器,投影机等相关设备的控制与操作。

msc view r可以方便的把信号以窗口的形式在大屏幕显示墙上显示出来,如单屏显示、任意大小显示、共屏显示、跨屏显示、整屏漫游等;并且可以实现图像和信号的切换,色彩和对比度的调节、预案显示等功能;极其方便的实现了网络控制,多用户控制,远程异地操作等功能,还容易的实现了用户管理,权限管理,通道管理,远程鼠标管理等多管理功能!

msc view r充分发挥网络分布式软件系统的优势,与本公司开发的msc系列多屏处理器的高超性能相得益彰,支持多个客户端同时连接和操作,提供简便友好,可定制的人机操作界面,使得对显示拼接墙的操控方便快捷,操作直观,彻底改变了传统显示拼接墙操作复杂的缺陷。功能如此强大的软件,用户仅需要在一个图形界面下通过简单的鼠标操作就能完全的完成对大屏的控制!

1、大屏幕集成软件特点:

★ 模块化的设计

使得软件结构严谨紧凑,功能实现简单

★ 高度的集成

集成video、rgb、网络(windows、unix、linux)等信号

集成外部video matrix, rgb matrix和投影机的控制

控制、显示、管理等功能的高度集成

★ 界面友好、直观完整

中/英文操作界面,提供直观有效的全部操作

★ 功能强大实用

完成信号切换, 显示和窗口的移动

提供通道管理、用户管理、投影机管理、网络管理、远程鼠标键盘管理等

★ 控制集中

★ 系统稳定

2、软件组成模块

组件

名称

安装位置

控制器组件

msc view server

大屏幕图像拼接控制器

系统服务组件

msc view device

大屏幕控制计算机

网络分控组件

msc view client

任一台操作员计算机

网络拷屏组件

msc view dp share

任一台网络pc机

主控制器组件*

msc view master

主控制器

*主控制器模块仅在主从控制方式中包括。

3、软件安装

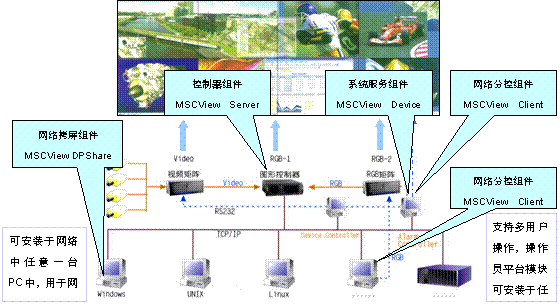

4、各组件组成及主要功能:

•控制器组件( msc view server)

–hardware drive 模块,硬件驱动程序

–video-window模块,视频信号开窗程序(图像漫游、缩放;通道切换;亮度、对比度、色彩调节;制式选择)

–rgb-window模块,rgb信号开窗程序(图像漫游、缩放;通道切换;亮度、对比度、色彩调节)

–ip-window模块,网络信号开窗程序(图像漫游、缩放;ip选择)

–matrix control模块,video矩阵、rgb矩阵控制程序

–安装在msc系列多屏拼接控制器上

•系统服务组件( msc view device)

–vw setup模块,拼接单元调试程序(对比度调整,亮度调整,色彩调整,频率调整,相位调整,白平衡调节,状态读取,id设定/清除等)

–vw control 模块,拼接单元控制程序(电源开/关,输入信道切换,图像分割、移动定位等)

–matrix control模块,video矩阵、rgb矩阵控制程序

–vw config模块,拼接墙管理员操作程序

–安装在cc server大屏幕控制服务器上

•网络分控组件( msc view client)

–网络操作员控制大屏幕程序

–可安装在任意一台与控制器网络相连的计算机上

–数量没有限制

• 网络拷屏组件( msc view dp share)

–网络调用程序,与控制器ip-window模块对应

–可安装在任意一台与控制器网络相连的计算机上

–数量没有限制

•主控制器组件( msc view master)

–仅在采用大型主从(master-slave)式处理器结构中使用,可驱动高达256个显示通道

–安装在master上

5、软件接口函数

为结合用户的具体软件应用,开放控制软件的接口函数,以便用户实现二次开发和集成。

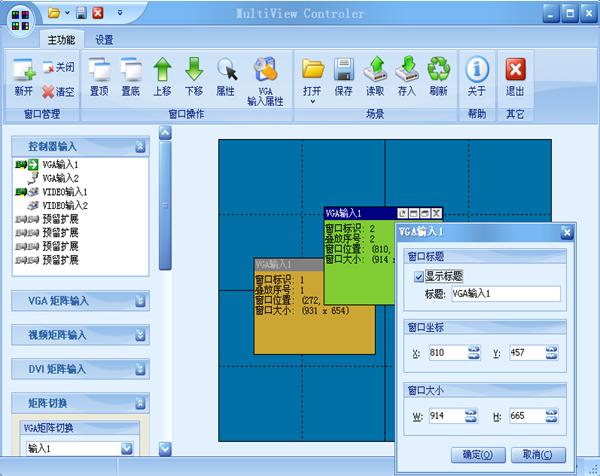

6、软件图形化界面
